在碳纤维增强复合材料（CFRP）领域，提升构件弯曲强度与结构刚度的核心路径之一，是采用高弯曲模量的基体树脂。但这类树脂普遍存在断裂伸长率低、脆性大的先天缺陷，会导致复合材料沿纤维轴向的拉伸强度显著衰减，“高弯曲模量”与“高拉伸强度”难以兼得，成为长期制约高压容器、航空航天结构等高端装备轻量化的技术瓶颈。

日本东丽最新公开的碳纤维束相关专利（发明名称：炭素繊維束、炭素繊維強化複合材料及び圧力容器），通过纤维本征性能、界面结合强度与上浆剂体系的协同量化设计，成功破解了这一矛盾，实现了高模量树脂体系下碳纤维拉伸强度的高效发挥。

1、行业技术瓶颈：单一优化无法破解性能矛盾

此前行业针对碳纤维及复合材料的性能优化，多集中在单一维度，始终未能突破核心矛盾。一类技术通过优化上浆剂分布、增加纤维交络，改善成型过程中的开纤性、耐摩擦性和树脂浸润性，仅能提升成型工艺性，未触及纤维 - 树脂界面的匹配性设计，无法解决高弹树脂下的强度衰减问题；另一类通过调控碳化工艺优化碳纤维晶体结构，单纯提升纤维本征强度，但未对界面结构进行针对性设计，复合材料的强度绝对值提升有限。

此外，部分研究通过表面改性提升层间剪切强度（ILSS）来改善界面粘结，但未明确高模量树脂体系下的界面强度最优区间，反而易因界面过强加剧脆性断裂。更关键的是，行业普遍使用的环氧基上浆剂易发生水解反应，导致碳纤维束在长期储存后性能劣化，进一步限制了其在高压容器等长寿命、高可靠性场景的应用。

2、专利核心技术：三维度协同设计突破性能边界

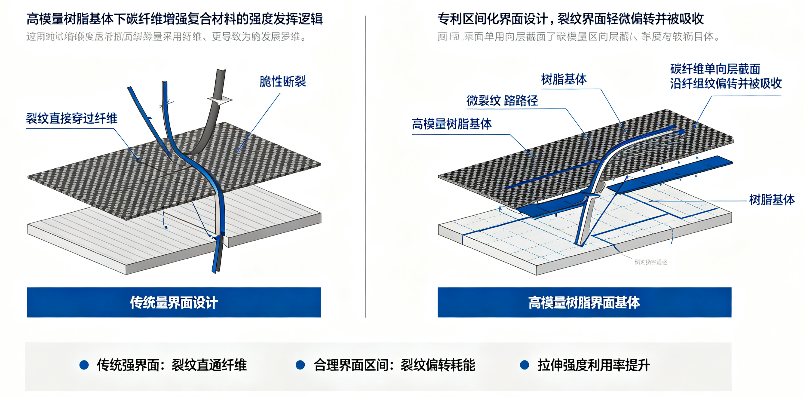

该专利的核心技术方案可概括为“一个窗口，三重调控”。一个窗口是指层间剪切强度（ILSS）必须落在77~90 MPa区间。表面上看，ILSS越高代表纤维与树脂粘接越好，但专利指出，当使用弯曲弹性模量≥3.7 GPa的高刚性树脂时，过强的界面结合反而使树脂基体在应力下容易产生微裂纹，裂纹扩展导致纤维过早断裂，从而降低复合材料的拉伸强度。将ILSS上限控制在90 MPa以下，允许界面在极限载荷下发生适度“脱粘”以耗散能量、钝化裂纹尖端，避免了脆性连锁破坏；而下限77 MPa则保证足够的载荷传递效率，使碳纤维强度得以发挥。这一“界面韧性窗口”是解决高模量树脂拉伸强度衰减的关键。

为实现上述ILSS窗口，专利从三个层面进行调控：

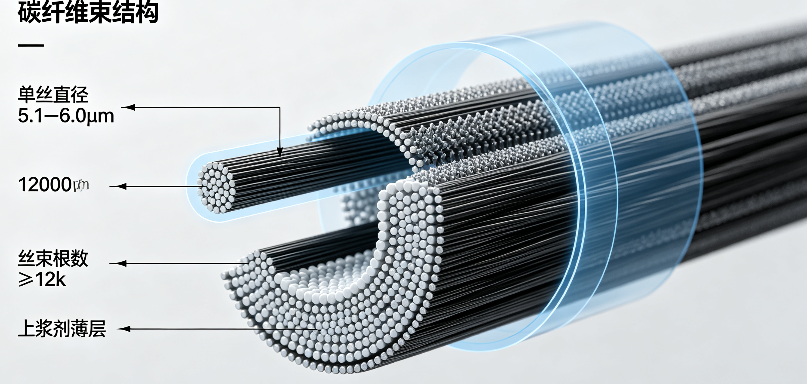

第一，纤维本征力学性能的精准管控。专利将丝束拉伸强度设定为≥6.8GPa，拉伸模量控制在 290-390GPa 区间，单丝直径5.1~6.0 μm，确保了纤维自身的高承载能力和均匀性。制造上通过两段式预氧化工艺精确控制红外光谱特征峰强度比（1370 cm⁻¹/1453 cm⁻¹为0.60~0.75，1370 cm⁻¹/1254 cm⁻¹为0.50~0.65），以及碳化温度和电解表面处理量，协同实现上述多重指标。

第二，表面化学调控：碳纤维表面氧碳原子比（O/C）控制在0.06~0.12。适度的含氧官能团提供极性相互作用，但过高的O/C（>0.12）会导致界面过强，在刚性树脂中诱发裂纹；过低（<0.06）则粘接不足。同时，界面剪切强度（IFSS）被限定在≤20 MPa，进一步抑制应力集中。

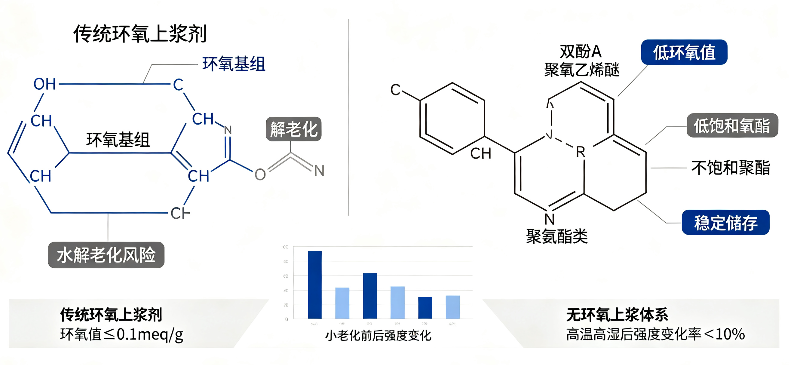

第三，无环氧基上浆剂体系创新。彻底摒弃含环氧基的上浆剂，规定环氧价≤0.1 meq/g，优先选用双酚A型环氧乙烷加成物、不饱和聚酯等非环氧组分。传统环氧上浆剂在长期储存中因环氧基水解导致品质劣化，本发明从根源上消除了这一隐患，显著提升碳纤维束的储存稳定性（高温高湿200小时后强度保持率>90%）。

值得注意的是，专利还引入了树脂摄取比率0.40~0.64的指标，用于评价纤维束在纤维缠绕工艺中的树脂含浸均匀性。该比率过低意味着束内树脂分布不均、易产生孔隙；过高则导致层间树脂富集区，两者均会降低压力容器的爆破强度。通过控制纤维束厚度及其变异系数，配合优化的上浆剂润滑性，该专利使碳纤维束在高速缠绕（60 m/min）下仍保持良好的开纤性和浸渍性，压力容器断面观察显示孔隙率低于3.5%。

3、产业价值：适配高端场景的轻量化解决方案

基于该碳纤维束制备的碳纤维增强复合材料，可适配弯曲模量≥3.7GPa 的高模量基体树脂，既能够发挥高模量树脂带来的高弯曲强度、高压缩强度优势，又能高效释放碳纤维的本征拉伸强度，大幅提升了结构设计的自由度。

该技术尤其适配纤维缠绕成型的压力容器场景：均匀的树脂浸润性可降低罐体内部孔隙率，稳定的界面性能保证长期耐压循环可靠性，无环氧上浆剂则提升了产品储存周期与使用寿命，对于氢能高压储氢罐、航天推进剂贮箱等高端装备的轻量化与长寿命设计具有重要应用价值。整体而言，该专利通过系统级的材料设计思路，解决了高模量树脂体系下复合材料拉伸强度衰减的行业共性难题，为高性能碳纤维的应用场景拓展提供了全新的技术路径。
