航空发动机、高超音速装备的机身、涡轮表层用到的防护材料你了解吗？

这类高端装备的实际工况非常苛刻：

高速飞行伴随上千度极端高温，同时需要满足电磁隐身需求。

传统材料很难兼顾两项性能：

高温合金耐热上限不足，普通结构陶瓷冷热稳定性差、易开裂，常规高分子吸波涂层在超高温环境下会直接碳化失效。

近两年，聚硼硅氮烷衍生SiBCN陶瓷复合材料持续技术迭代，实现了耐高温结构性能+高温电磁吸波性能一体化，已经成为国内特种材料领域的核心突破方向。

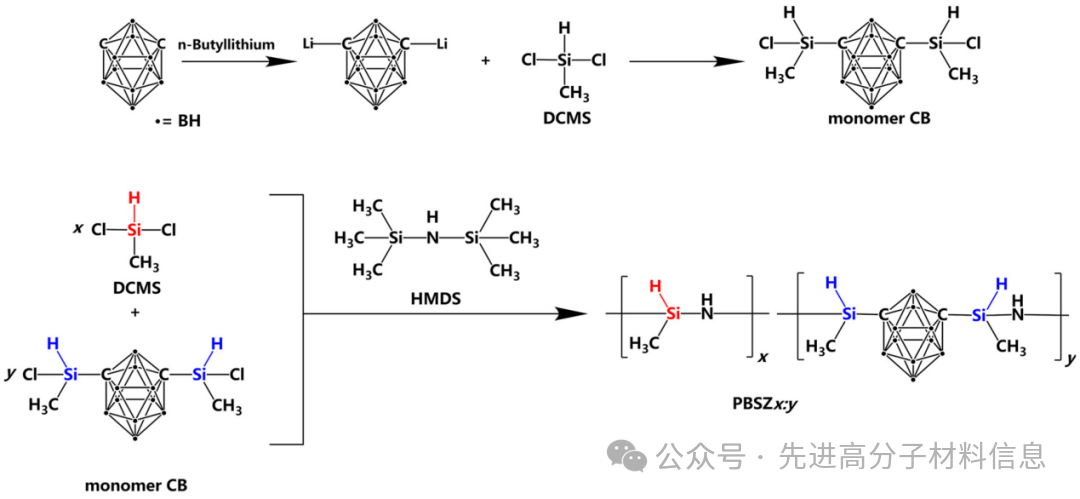

和传统高温烧结陶瓷不同，SiBCN陶瓷采用聚合物前驱体转化工艺，以聚硼硅氮烷为基体原料，通过调控硼、硅、氮元素比例，搭配钛、铪等元素改性，经固化、低温裂解完成制备。

2025年中科院上海硅酸盐研究所优化自由基改性工艺，实现低温致密成型，大幅降低材料内部裂纹率。

这套工艺适配性极强，可做成薄膜、纤维、异形构件和防护涂层，能贴合金属、石墨各类基底，同时兼容DLP光固化3D打印，可一体成型复杂镂空精密结构，解决了传统涂层孔洞多、易脱落的工艺痛点。

在耐热与结构稳定性上，这套材料的实测数据非常扎实。

常规SiBCN体系可在空气环境1200–1600℃长期稳定服役，改性体系可短时耐受1800℃极端高温。

高温工况下，材料表面会自发形成致密氧化层，有效阻隔氧气侵蚀，抗氧化、抗高温蠕变能力远优于传统高温合金。

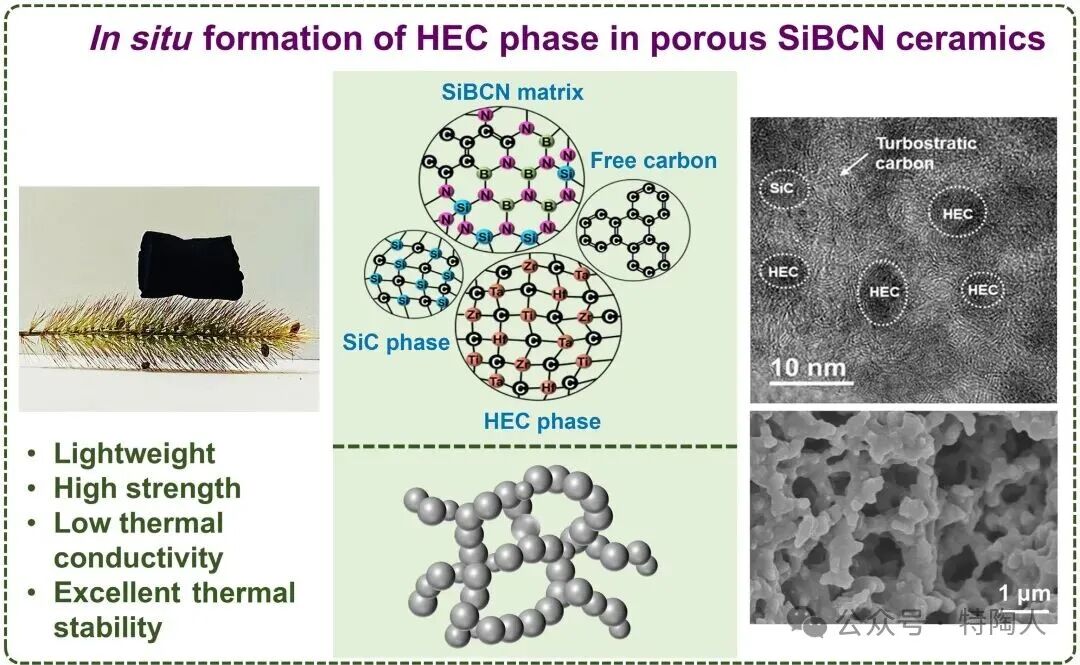

2025年10月，天津大学苏冬团队研发的高熵碳化物复合SiBCN多孔陶瓷，进一步提升了高温结构稳定性。

优化后的致密块体材料抗弯强度达304MPa，硬度10.6GPa，力学性能相比初代产品提升近一倍。

应用于航空涡轮部件时，疲劳使用寿命是传统高温合金的3–5倍，能够有效缩短设备检修频次、降低运维成本。

在高温隐身吸波维度，它的优势同样突出。

传统高温吸波材料多依靠金属粉末掺杂改性，普遍存在组分不均、高温性能衰减严重的问题。而SiBCN陶瓷通过前驱体分子级调控，自主生成纳米微观损耗结构，无需大量掺杂即可实现高效吸波。

2026年最新公开数据显示：采用ZIF-67金属有机框架原位掺杂改性后，材料室温最低反射损耗可达-51.6dB，有效吸波带宽3.93GHz，600℃高温下仍可稳定覆盖X波段；

钛掺杂体系经1000℃热处理，可原位生成TiC、碳纳米管复合损耗相，最低反射损耗-44.5dB，有效带宽3.43GHz，大幅降低高温制备能耗。

针对高温长效服役难题，2026年中科院上硅所推出SiBCN/SiC双相自修复复合体系。

在1000℃恒温氧化200小时后，材料质量损失仅0.95%，强度保留率86.1%。

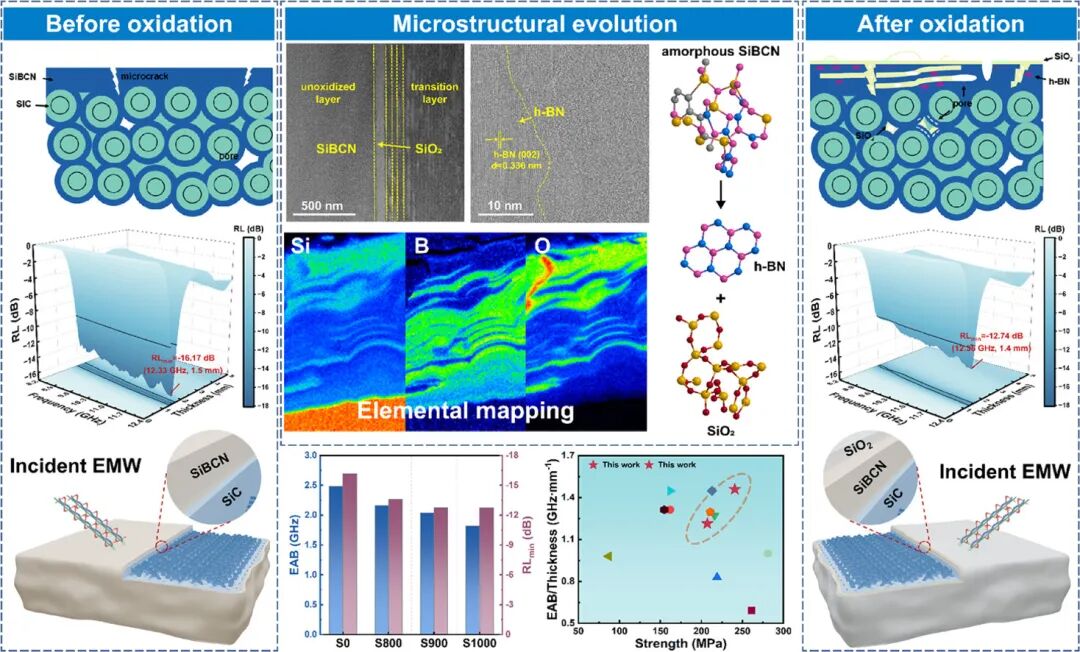

高温氧化过程中可交替生成二氧化硅、氮化硼多层阻隔结构，自主封堵微裂纹，实现结构与吸波性能的双重稳定。

在产业化形态上，2026年国内已完成SiBCN气凝胶复合材料定型，导热系数低至0.044~0.051W/(m·K)，抗压强度相比初代气凝胶提升260%，轻量化优势显著，可用于高空探测设备、储能装置的隔热吸波防护。

配合碳纤维复合改性后，打印成型件收缩率更低、整体强度更高，适合批量生产异形精密零部件。

目前中、美、德三国均在推进SiBCN材料规模化研发，德国马普研究所是海外最早实现SiBNC纤维量产的机构。

国内方面，前驱体“一锅法”合成工艺持续优化，原料成本稳步下降，已有多家航空、军工配套单位进入小批量试用阶段。

通过铪、钽等高熔点元素复配改性，该材料的耐温上限仍有提升空间，未来可拓展至深空探测、先进核能堆芯、高速隐身装备等高端场景。

高端装备的综合实力，从来不只取决于动力与控制系统，这些扛住极端工况、默默兜底的基础材料，才是高端制造自主化最关键的核心底气。
