碳基热场中的石墨纸

发布时间：2026-08-07

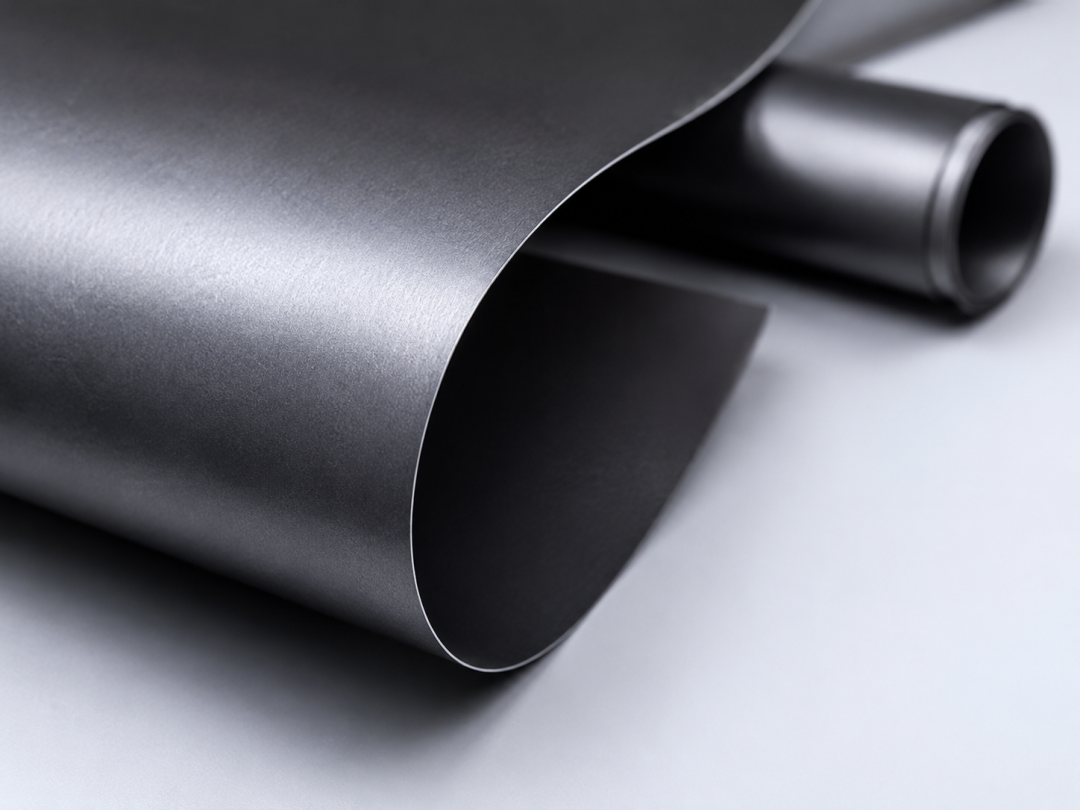

在碳基热场中，石墨纸通常是一种“薄层功能材料”。
碳基热场中的主要承力和加热部件一般由等静压石墨、挤压石墨和C/C复合材料承担，主体隔热由软毡、硬毡等完成；石墨纸则贴覆或夹持在这些部件之间，负责调控热流、气流、接触压力、表面反应和洁净度。

一、石墨纸在碳基热场中的核心角色

角色	作用机理与典型位置	工程价值与边界
1. 热屏蔽与温度均化层	包覆在硬毡、软毡、石墨筒或热屏表面，作为辐射热屏；利用平面方向的高热导率，将局部热量横向摊开。SGL明确将其定义为热屏，并指出其各向异性有助于热场均匀化。	东洋碳素资料中，密度约1.0 g/cm³时，室温面内热导率约200 W/(m·K)，厚度方向约5 W/(m·K)；SGL对应数据约为220和5 W/(m·K)，相差约40倍。由此形成“面内均温、厚度方向相对阻热”的特性。
2. 硬毡及石墨件的保护衬层	铺设于硬毡、石墨板、石墨筒、C/C件表面，隔离工件释放的气体、挥发物、沉积物和枝晶。	SGL指出，石墨纸可防止沉积物、腐蚀或氧化直接攻击硬毡和石墨炉件，从而延长昂贵热场部件寿命；KYBON也将其用于真空炉保护衬层。
3. 气体扩散屏障和缝隙密封层	用于毡层之间、热屏接缝、炉筒连接处、坩埚或电极接口，依靠低渗透性、柔性和压缩回弹填补微观间隙。	可降低工艺气体短路、局部旁路和冷端气体渗入，使炉内压力场、气氛和温度场更加可控。东洋碳素的夹紧压力—泄漏量曲线表明，随着压紧力增加，柔性石墨的泄漏率明显降低。
4. 均压、缓冲和热接触界面	用在热压、扩散焊、钎焊、烧结、陶瓷加工或石英—石墨接触界面，补偿平面度误差和热膨胀差。	东洋碳素将其用于“均热”和“均压”：柔性石墨能够改善接触、均匀传递压力并减小局部应力集中，适合脆性石墨、石英和陶瓷部件。
5. 脱模层和防粘隔离层	覆盖热压模具、烧结模具、承烧板、石英玻璃或陶瓷接触面。	石墨层状晶体结构具有自润滑性，且对玻璃、陶瓷和多种熔体不易润湿，可减少粘模、开裂和表面损伤，并缩短清炉、换炉时间。
6. 高纯洁净屏障	位于晶体生长、半导体、光伏硅料、SiC及高纯陶瓷热场的近工艺区。	高纯石墨纸可减少石墨件放气和杂质迁移造成的产品污染。SGL最新资料显示，其后纯化等级灰分标准可到10 ppm，按需可到5 ppm；东洋碳素也提供面向半导体和核工业炉的UHP等级。
7. 导电、消静电和薄片加热元件	在特殊结构中用于片式发热、接地或消除静电；也可铺在加热元件表面作热扩散层。	SGL将柔性石墨列为可制作低成本、温度分布较均匀的加热元件，并指出其导电且不易积累静电。但这种用途必须控制电流路径和接触电阻。
8. 牺牲性维护层	作为可更换的内衬、包覆层和隔离带，而不是让沉积物直接接触昂贵硬毡、C/C或精密石墨件。	石墨纸本身成本通常远低于主体热场件。其价值更多体现在降低清理难度、减少炉件侵蚀和缩短停炉时间。这是由保护衬层和脱模层用途推导出的直接工程收益。

一个很典型的晶体生长应用

东洋碳素的最新应用页面明确提到：在单晶硅拉制过程中，PERMA-FOIL可置于石墨坩埚与石英坩埚之间，用于减少电弧和泄漏风险，并抑制石墨坩埚表面向SiC转化，从而延长坩埚寿命。该应用同时利用了石墨纸的柔性、隔离性、导热性和化学稳定性。

二、石墨纸不能被误解为“普通保温材料”

石墨纸的厚度通常只有零点几毫米到数毫米。虽然厚度方向热导率远低于面内方向，但其热场作用主要来自：

增加辐射屏层数；
调整面内热流分布；
封闭毡材表面孔隙；
阻断气体旁路；
改善界面接触和压力分布。

因此，它不能替代几十毫米厚的软毡或硬毡作为主体导热隔热层。更准确的定位是：石墨纸是热场的界面工程材料和边界条件控制材料。

三、主要工程限制

1. 空气中的氧化是首要失效风险

供应商所标称的“3000℃或3200℃”均针对真空或惰性气氛。SGL对普通TH等级给出的空气耐温约为400℃，而真空或惰性气体中可接近3000℃。东洋碳素不同等级的“初始氧化温度”约为440—850℃，但该指标表示热重测试中开始出现失重的温度，不等同于长期连续使用温度。

所以，碳基热场中决定石墨纸寿命的往往不是名义炉温，而是：

炉内残氧；
真空漏率；
升降温过程中的空气暴露；
工件释放的氧化性介质；
石墨中催化氧化的金属杂质。

采购时应比较指定条件下的TGA失重率，例如“670℃、空气、1小时或4小时”，而不能只比较“最高使用温度”。

2. 高纯度不能只看“碳含量”

对于半导体、光伏和SiC热场，至少应同时审查：

灰分总量；
Fe、Ni、Cr、Al、Ca、Na、K、Ti等金属元素；
硫、氯、氟、硼；
热脱附谱或放气量；
是否使用抗氧化添加剂；
是否有粘结剂、背胶或金属增强层；
洁净包装和批次追溯。

某些抗氧化等级可能具有较高的初始氧化温度，但未必同时具备极限纯度。高纯热场需要在“抗氧化”和“低污染”之间按工艺条件权衡。KYBON和东洋碳素等级表也显示，各等级在灰分、硫、卤素和抗氧化性能之间存在明显差异。

3. 各向异性既是优点，也是设计风险

石墨纸平面方向电阻低、导热高，可能意外连接两个加热器、电极或不同电位部件。安装时需要防止：

石墨纸边缘搭接造成电气短路；
折皱或破损形成局部热点；
面内热桥把热量导向冷端；
叠层中封闭气体在抽真空或升温时鼓包。

SGL目前还提供带排气针孔的片材，说明在部分炉型中，应主动释放夹层气体，而不是追求所有位置绝对气密。

4. 数据必须在相同测试条件下比较

200/5 W/(m·K)以及SGL的220/5 W/(m·K)，均为特定密度、室温下的典型值。实际炉温下的热导率、接触热阻、发射率和压缩状态会改变，不能直接把室温数据代入高温热场模型。

四、世界上较有代表性的石墨纸及柔性石墨品牌

不存在统一的“世界品牌排名”。以下按国际知名度、长期商标、跨区域供应及官方持续在售产品线整理，并区分其是否直接面向炉内热场。

公司/品牌	代表产品族	主要定位
SGL Carbon	SIGRAFLEX、SIGRATHERM	与碳基热场关系最直接。官方列出的用途包括热屏、绝热毡表面覆层、气体扩散屏障、保护衬层、坩埚内衬、脱模层和加热元件，并提供高纯及超高纯等级。
Toyo Tanso／东洋碳素	PERMA-FOIL	直接覆盖工业炉、半导体炉、高纯炉、单晶硅、均热、均压、坩埚保护及脱模应用。
Mersen	PAPYEX、ISOLOR	Mersen当前高温炉资料明确将PAPYEX和ISOLOR用于热防护及热点扩散，并与硬质碳保温、C/C和石墨炉件形成整体热场解决方案。
KYBON Carbon Technologies	KYBON Flexible Graphite Foil	官方直接定位于真空高温炉，可作热屏、保护衬层、脱模层和加热元件热扩散层，提供不同纯度和抗氧化等级。
NeoGraf Solutions	GraFoil	柔性石墨领域最具历史辨识度的商标之一，官方称其于1967年推出，是早期纯天然鳞片石墨柔性密封材料技术。当前公开产品重点为核电、工业、石化、汽车及高温密封；用于高纯炉内时需另行核实具体炉用和后纯化等级。
Garlock	GRAPH-LOCK	国际高温密封品牌，提供均质石墨片、金属箔或冲齿板增强结构，以及工业级和核级产品。更偏法兰和设备密封，不应把金属增强或粘合结构直接用于高纯热场内部。
Frenzelit	novaphit	德国膨胀石墨垫片系列，具有纯石墨、金属增强、多层和抗氧化/防粘等级，主要面向高温高压设备密封。
TEADIT	GR1660/2660、GR1700/1701、2550/2551	产品覆盖均质柔性石墨片、金属增强石墨板、多层高温板和柔性石墨带，主要服务流程工业密封。
KLINGER	Graphite PSM/AS等石墨层压板	全球工业密封体系中的代表性石墨板品牌，产品以无胶机械增强或金属层压结构为主，适合法兰密封和高温设备连接。

对碳基热场采购的实际分组

炉内直接使用、高纯或热屏用途，优先考察：

SGL Carbon SIGRAFLEX；
Toyo Tanso PERMA-FOIL；
Mersen PAPYEX/ISOLOR；
KYBON
高温炉用柔性石墨箔。

热场外法兰、真空腔体密封、炉门及管路密封，可同时考察：

NeoGraf GraFoil；
Garlock GRAPH-LOCK；
Frenzelit novaphit；
TEADIT GR 系列；
KLINGER 石墨层压板。

两类产品不能简单互换。炉内高纯位置通常应选均质、无胶、无金属增强、后纯化的石墨箔；金属增强板和粘合层压板更适合法兰及结构密封。

五、建议写入技术协议的关键指标

针对半导体、光伏、SiC或高端真空热处理热场，采购技术协议至少应明确：

材料结构
：膨胀天然石墨，均质，无粘结剂、无背胶、无金属增强。
纯度体系
：灰分上限及Fe、Ni、Cr、Al、Ca、Na、K、Ti、B、S、Cl、F等单项限值。
放气性能
：规定温度下的TDS或总放气量，而不仅是室温纯度。
氧化性能
：规定温度、时间、气氛和样品密度下的TGA失重率。
热性能
：明确密度和温度条件下的面内、厚度方向热导率及发射率。
机械性能
：厚度、面密度、拉伸强度、压缩率、回弹率和长期应力松弛。
气体性能
：渗透率、是否需要针孔、针孔尺寸和分布。
洁净交付
：批次分析报告、洁净包装、禁止硅油和有机脱模剂、可追溯性。

结论

石墨纸在碳基热场中的准确定位可以概括为：

它不是热场的主体材料，而是控制热场边界条件的关键薄层。

它同时控制五件事：热流如何分布、气体如何流动、部件如何接触、杂质如何迁移、昂贵热场件如何被保护。在一套高端热场中，石墨纸的用量和成本占比通常不大，但对温度均匀性、洁净度、炉件寿命和维护周期的影响可能非常显著。
