改变一切的无形优势

碳纤维的真正优势——或者更确切地说，是它的劣势——就在这里。金属套管是导电体，而碳纤维复合材料的导电性极低。这种“电磁透明性”消除了电机效率低下的一个主要来源：涡流损耗。

电导率对比说明了一切：

不锈钢：1.0×10⁶ S/m

钛：4.375×10⁵ S/m

碳纤维复合材料：~2×10⁴ S/m（横向）

当导电金属套管在电机波动的磁场中旋转时，会产生环形电流，从而产生热量并降低效率。研究表明，在带有金属套管的高速电机中，这种损耗可达 600-700 瓦。而碳纤维呢？涡流损耗几乎为零。但凡事都有利弊：碳纤维的导热系数也较低（横向导热系数约为 0.7-7 W/m·K），远低于金属（16-25 W/m·K）。这意味着磁体产生的热量难以沿径向散发。然而，热量产生的显著减少足以弥补这一不足。

通过制造将不可能变为可能

碳纤维套管的挑战从来不在于材料性能，而在于制造工艺。传统的复合材料制造方法要么速度太慢，要么成本太高，要么无法达到电机应用所需的精度。

预应力之谜

制造高效的碳纤维套管需要在生产过程中施加巨大的预应力。必须仔细计算作用在磁体上的这种压缩载荷，以确保：

• 静止状态下：磁铁保持压缩状态

• 高速运转时：磁铁承受的拉应力最小

• 在一定温度范围内：热膨胀不会产生过大的应力

• 预应力计算涉及求解耦合方程组：

• σ_预应力 = σ_离心(最大速度) + σ_热(ΔT) + 安全裕度

• 磁体上的典型压缩应力范围为 50-150 MPa。

真正有效的现代制造方法

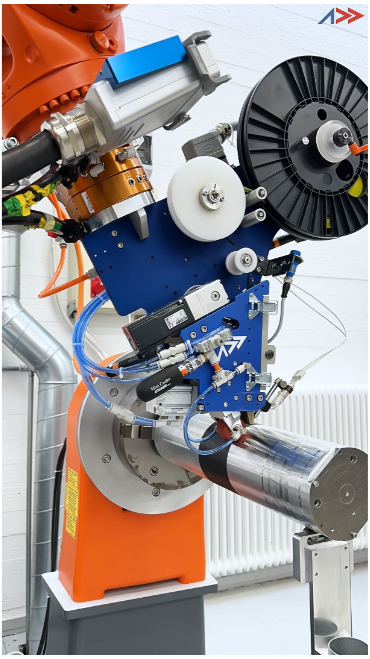

高张力纤维缠绕和自动纤维铺放（AFP）技术现在可以生产具有以下特性的套管：

• 精确预紧：纤维缠绕时每束张力高达 200N

• 最小厚度：大多数应用为 2-4 毫米（金属为 5-8 毫米）

• 质量稳定：自动化流程消除了人为因素的影响

• 复杂几何形状：锥形套筒、一体式端盖、局部加固

最令我兴奋的是这项技术的普及程度。我在印度空间研究组织（ISRO）从事卫星部件研发时，自动成型工艺（AFP）系统造价数百万美元，而且需要专门的设施。如今，我们的AFP-XS系统以一辆豪华轿车的价格，为制造商带来同样的功能，并且该系统能够在几分钟内完成套筒缠绕和复杂三维曲面贴装之间的切换。

制造参数至关重要：

• 缠绕张力：每束100-200牛顿

• 温度：热固性树脂为35-50°C，热塑性树脂最高可达400°C

• 压实力：500-1000牛顿

• 速度：最高可达 1 米/秒的上篮速度
