飞机机翼薄如蝉翼，却能托起百吨机身；深海潜艇力求“瘦身”，却无惧万钧水压。这些看似矛盾的工程奇迹，背后都藏着一个共同的智慧，加筋。

一、为何要在材料上“加筋”？

    不妨从一个日常比喻说起。

    一张普通A4纸，平架在两本书之间，轻轻一按便塌陷下去；但若在纸背粘上几根细木条，同样的纸张，承重能力竟能跃升几十倍。

    这便是“加筋”的本质：以极小的重量代价，换取结构刚度和承载能力的巨大提升。

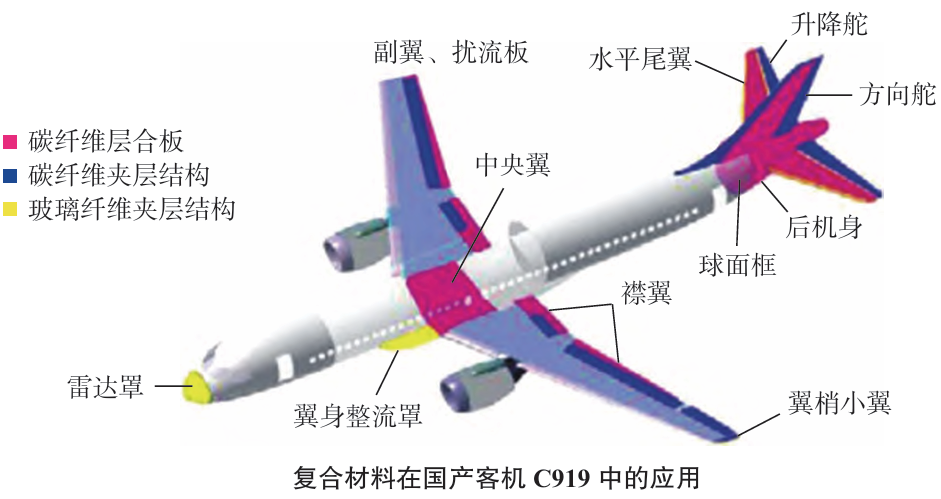

    在航空航天与船舶领域，复合材料（碳纤维、玻璃纤维增强树脂等）因其比强度高、耐腐蚀、密度低，已逐步取代传统金属。但工程师并不满足于此，如何让这些先进材料“轻上加重、强上加强”？

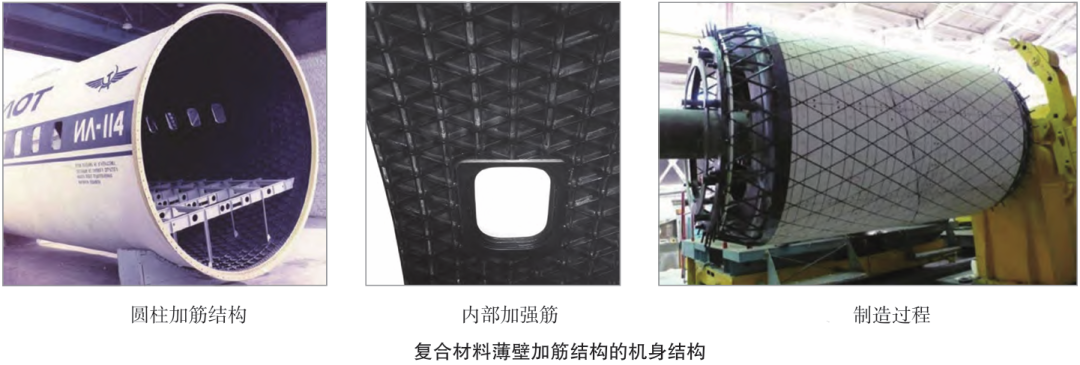

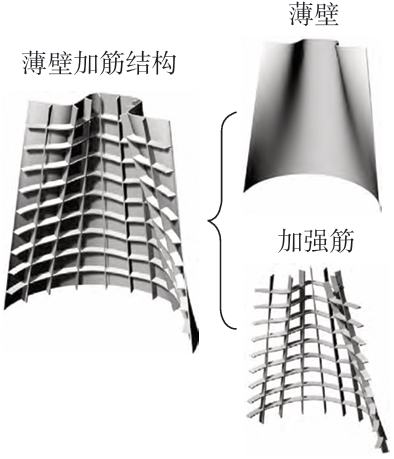

    答案就是在复合材料面板（蒙皮）上，附着一条条连续或间断的纤维筋条，形成“加筋结构”。

    数据最有力：

        ① 辛星等人对复合材料加筋圆柱壳体进行优化后，整体质量减轻21.1%，强度不降反升。

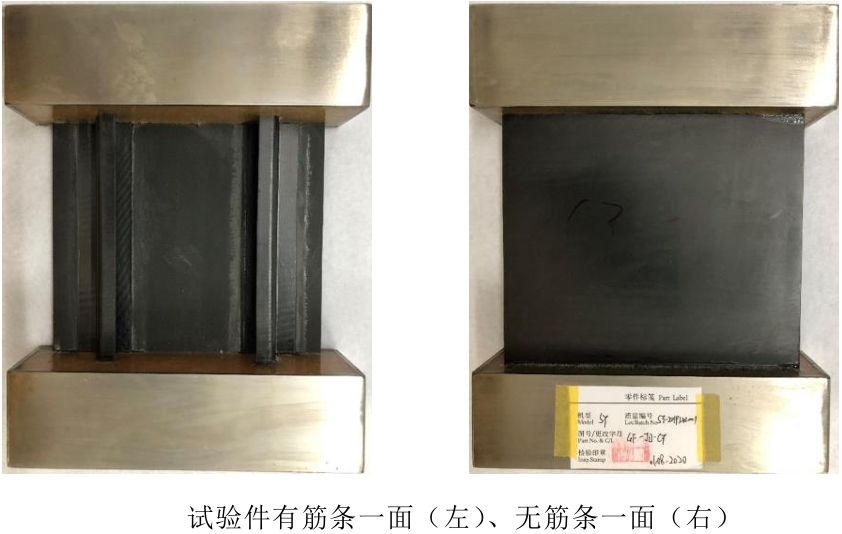

        ② 国产T800H碳纤维加筋板压缩试验显示：屈曲载荷为192.5 kN，破坏载荷高达426.5 kN，结构即便发生屈曲，仍能继续承受2.2倍的极限载荷。

    这意味着，一架采用加筋结构机翼的客机，可减重20%以上，年省燃油费可观。

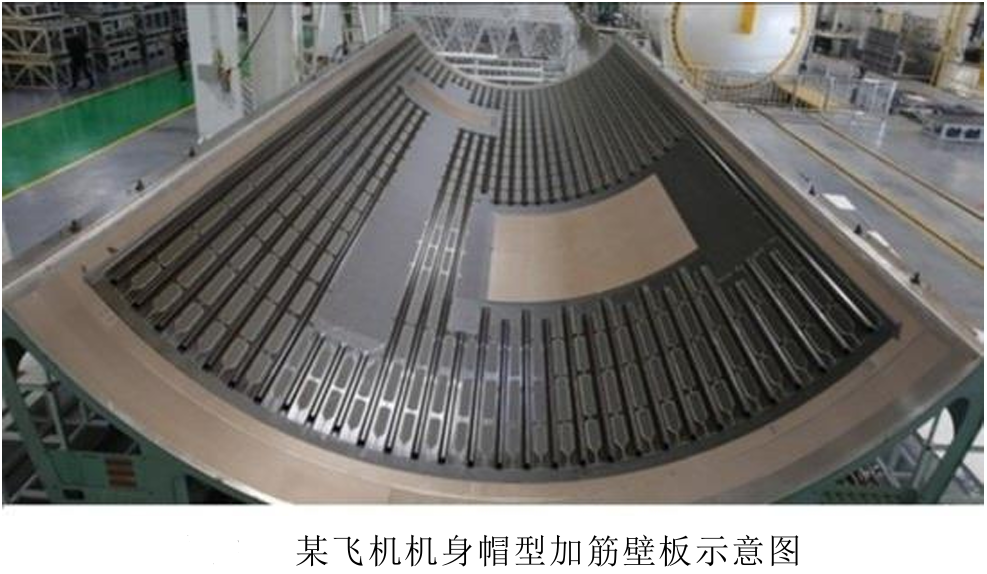

二、筋条长什么样？六种“筋骨”大起底

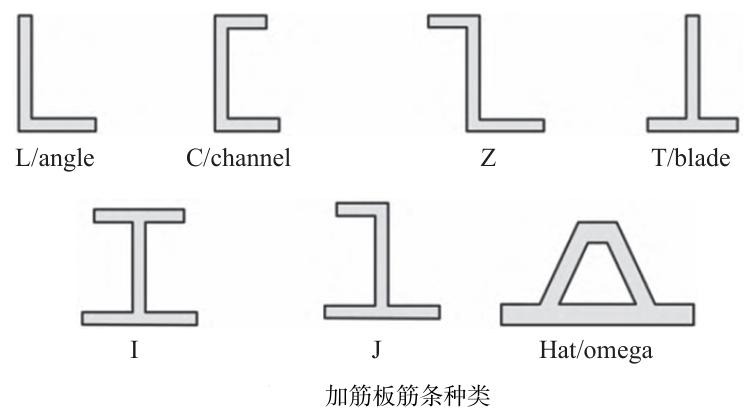

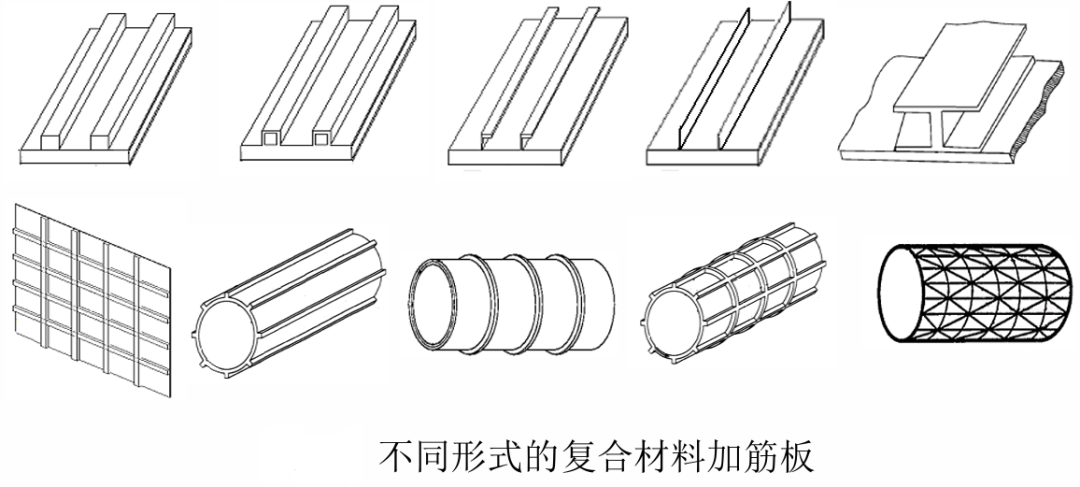

    筋条绝非随意粘贴，工程师根据受力工况和制造工艺，演化出六种典型截面形状：

    除单根截面外，筋条的排列方式也至关重要：

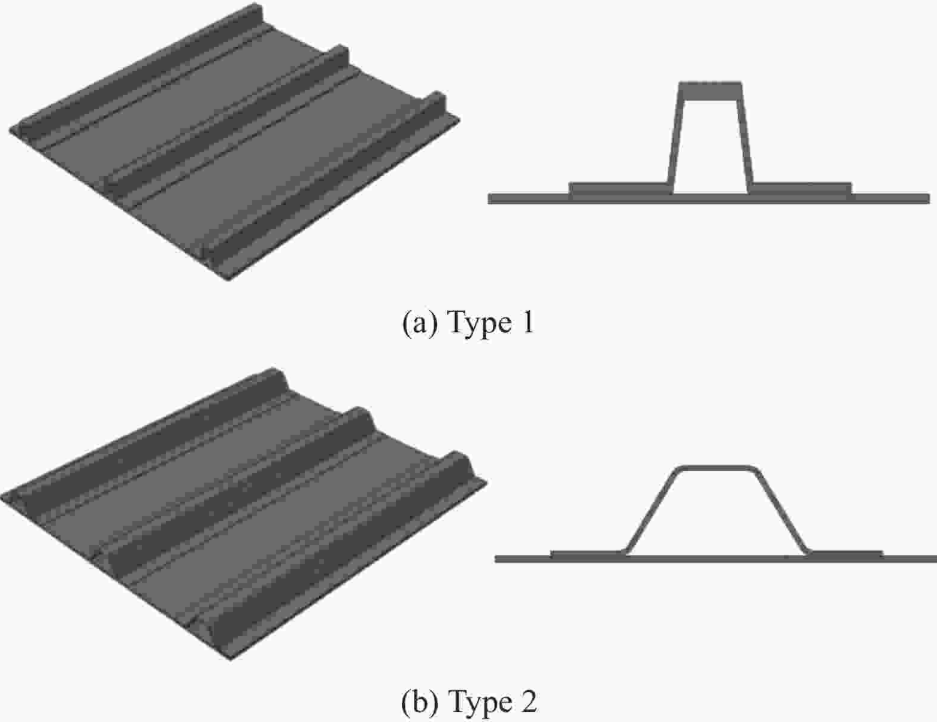

        ① 单向加筋：所有筋条同向排列，适用于主受力方向明确的场合。

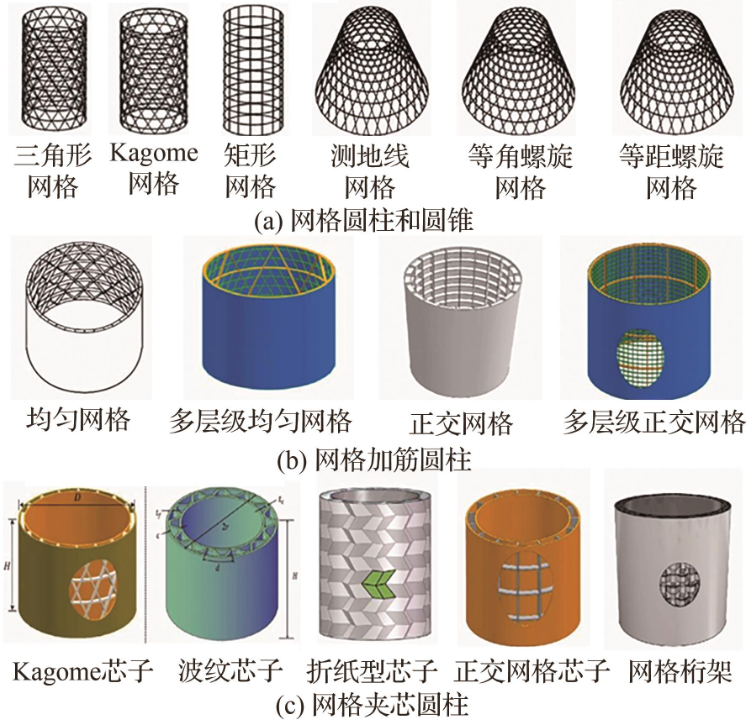

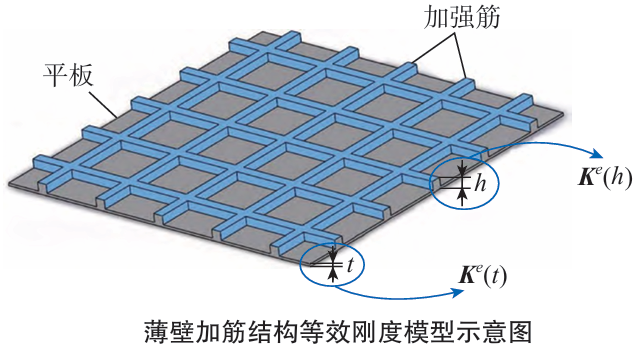

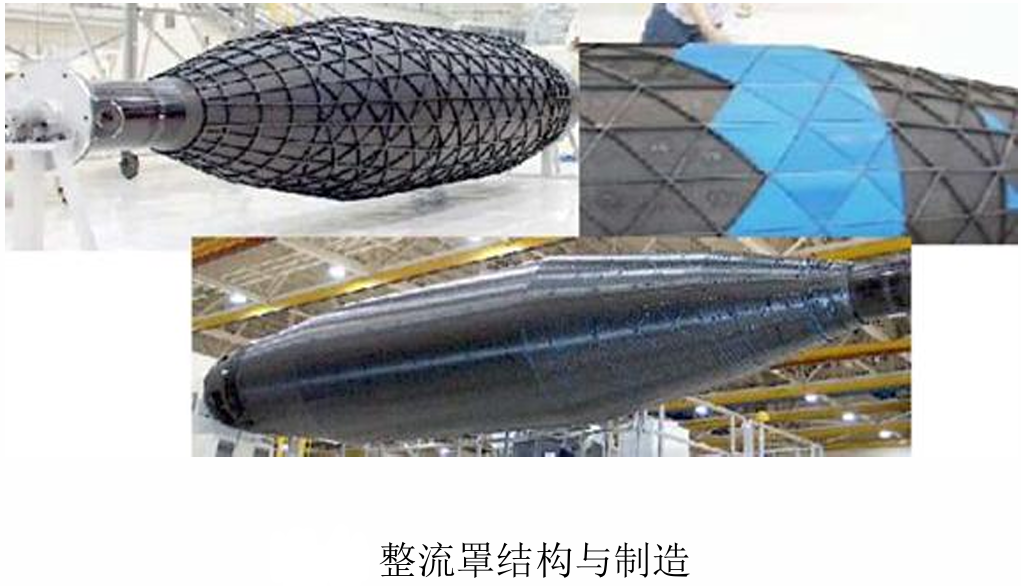

        ② 网格加筋：筋条交叉成网，形成“骨架网”，常见菱形、矩形、三角形和六边形网格。

    其中，三角形网格为三向筋结构，节点处三向纤维交汇、互相支撑，刚度极高；但纤维堆叠易产生“架空”问题（纤维无法紧密贴合蒙皮）。六边形网格则是对三角形网格的优化，既保留多向支撑优势，又缓解节点架空，使力传递更顺畅。

三、加筋赋予的“超能力”：远不止变硬

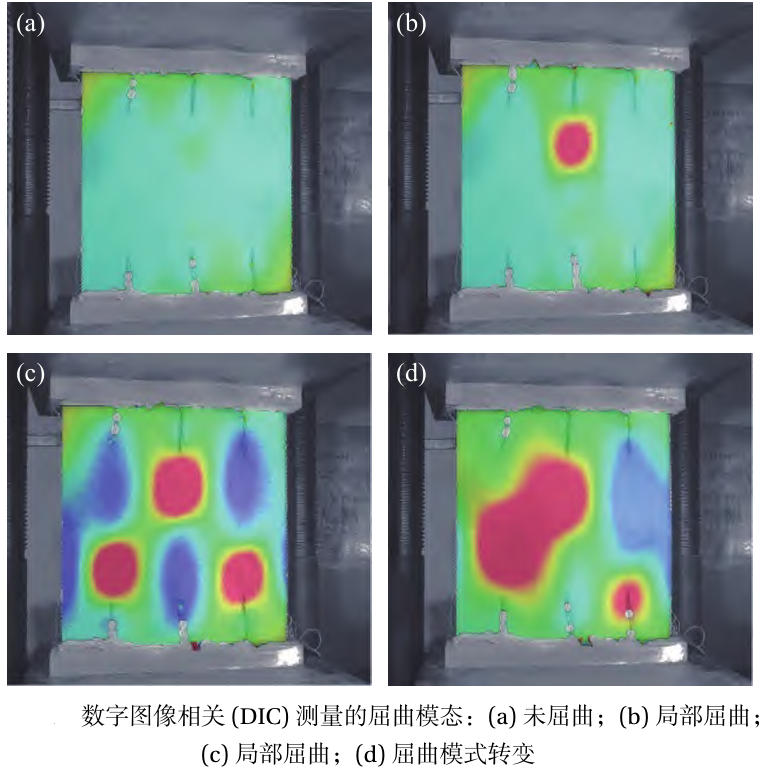

    屈曲，即薄板受压时发生面外鼓曲，如同直尺被竖向按压时突然侧弯。复合材料层合板自身厚度小，屈曲门槛极低。而筋条将蒙皮分割为若干小区域，有效阻断屈曲波的扩展。实验表明，加筋板的屈曲载荷可比未加筋板提升数倍。

    这是加筋结构最惊艳的特性。

        ① 传统金属一旦屈曲即视为失效；

        ② 但复合材料加筋板不同：屈曲后蒙皮虽鼓起，筋条却依然撑持，载荷可重新分布，结构继续承载。

    前述T800H加筋板屈曲后仍能承载至2.2倍破坏载荷。工程师因此可将“屈曲”从“危险信号”重新定义为“可接受的工作状态”。

    相比单纯加厚蒙皮或调整铺层，加筋结构以最小的质量增量换取最大的刚度与强度增益，堪称“四两拨千斤”。

    加筋结构为敞开式（不同于封闭的蜂窝夹层），局部损伤易于定位，且具备实际修补可能，对长期服役的飞机和舰船而言，这意味着更低的维修成本与更长的服役寿命。

四、影响加筋效果的关键因素

    同样加筋，效果天差地别，取决于以下核心要素：

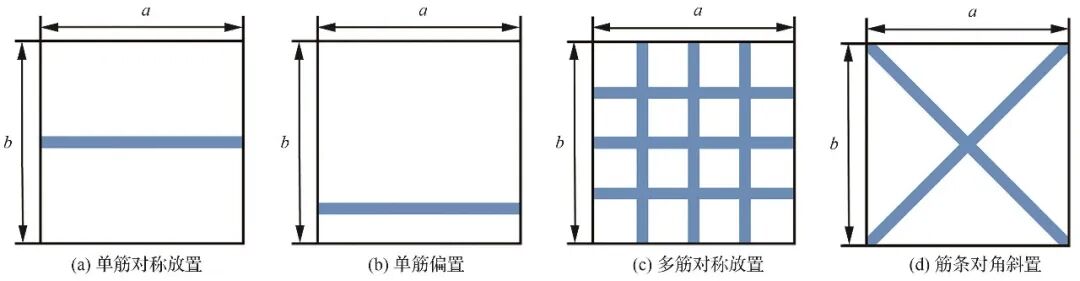

    筋条高度、间距、宽度等尺寸直接决定屈曲性能。

        ① 筋条过高则自身易失稳，过矮则支撑不足；

        ② 间距过大则蒙皮在两筋间仍会鼓曲。

    复合材料呈各向异性，铺层角度（纵向、横向、±45°等）对屈曲性能影响显著。

    合理设计铺层顺序，可使主受力方向获得最大刚度。

    湿热老化会削弱纤维-基体界面结合力，使屈曲载荷下降约10.5%，破坏载荷下降约8.3%，不容小觑。

    蒙皮-筋条界面是加筋板最薄弱环节。一旦脱粘，加筋结构便形同虚设。研究发现：压缩载荷下，当载荷达到破坏载荷的92.7%时，筋条开始脱粘，随后结构快速丧失承载能力；剪切载荷下，界面脱粘更是首要破坏模式。

五、加筋 vs 不加筋：差距究竟多大？

    加筋绝非锦上添花，而是性能的量级跃升。

六、未来征途：天空与深海

    复合材料加筋结构研究已相当深入，但挑战依旧：

        ① 成型精度：筋条尺寸和纤维含量在生产中难以精确控制。

        ② 节点架空：网格交点处纤维堆叠影响载荷传递效率。

        ③ 界面工艺：筋-蒙皮连接质量仍是薄弱环节。

       ④ 屈曲疲劳：反复屈曲-恢复循环下的疲劳行为，文献记载尚不充分。

        ① 深海潜器：新战场

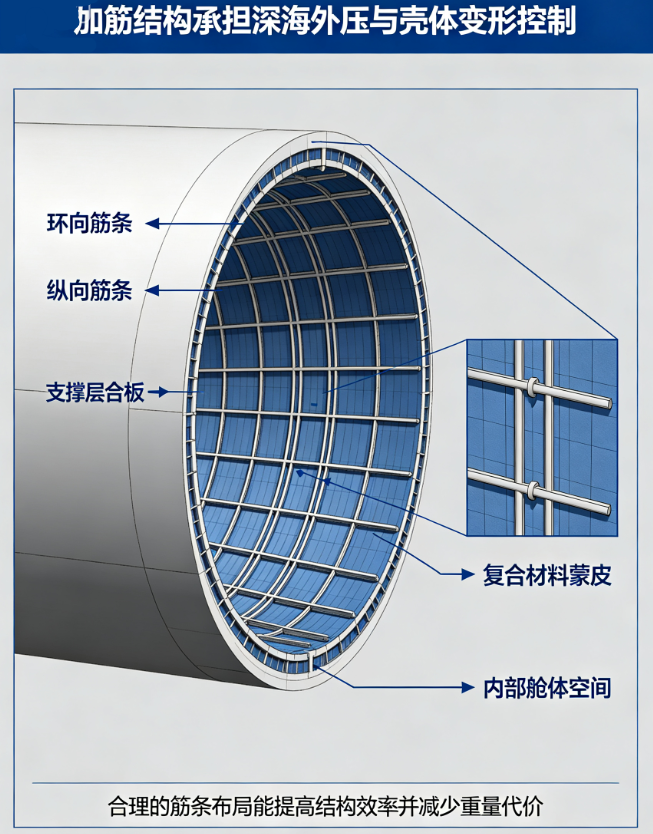

    随着深海潜器向“大潜深、长航程、高航速”发展，耐压壳体正由金属转向复合材料，加筋结构必将成为核心支撑。一个有趣的附加收益：内壁筋条恰好可作为舱内仪器设备的固定支架，一举两得。

        ② 机器学习：加速设计

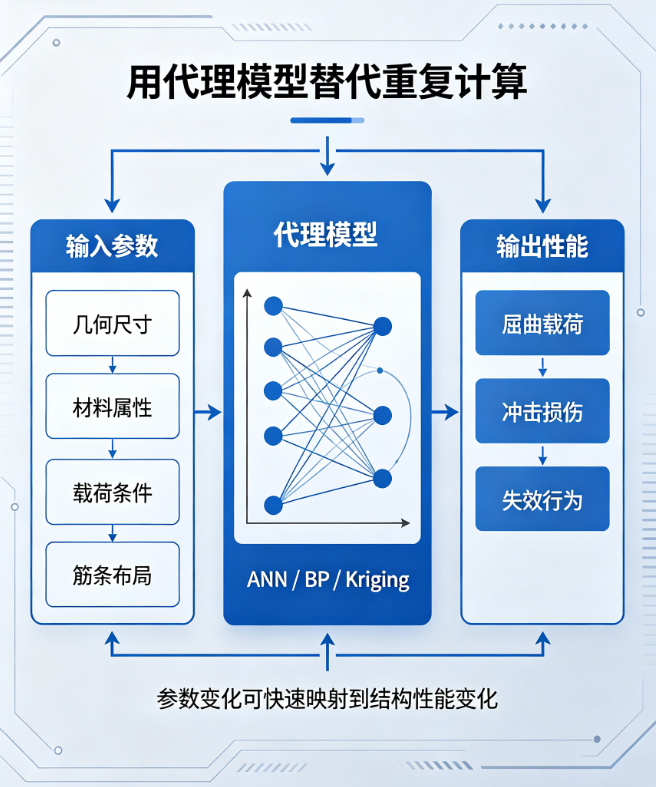

     传统上，加筋板屈曲分析依赖大量有限元计算或试验。如今，人工神经网络（ANN）、BP网络、Kriging代理模型等正在被引入，用于快速估算冲击损伤、预测失效行为、构建参数-性能代理模型，大幅缩短设计周期。

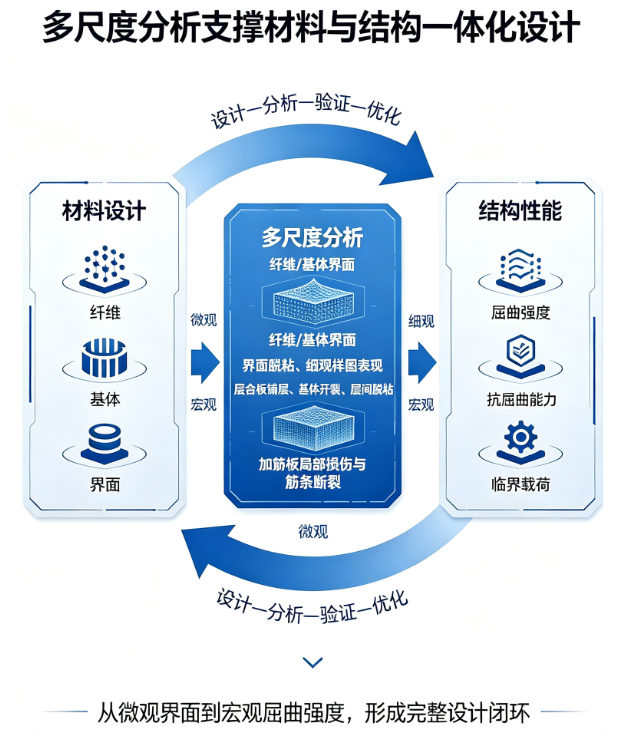

        ③ 多尺度分析：洞见微观

    从纤维/基体界面微观损伤，到层内分层、层间脱粘，再到筋条断裂和整体失效，多尺度分析方法可打通整个失效链条，为材料与结构的一体化设计提供底层指导。

    “加筋”二字，看似朴素，实则是材料科学、固体力学与先进制造深度融合的结晶。它承载着人类对“更轻、更强、更安全”的不懈追求，也书写着工程智慧的又一次精彩飞跃。
