一、上回说到，PCB是AI服务器的骨架……

之前我们聊PCB，把它比作AI服务器的“骨架”。但骨架本身，也有自己的骨骼。

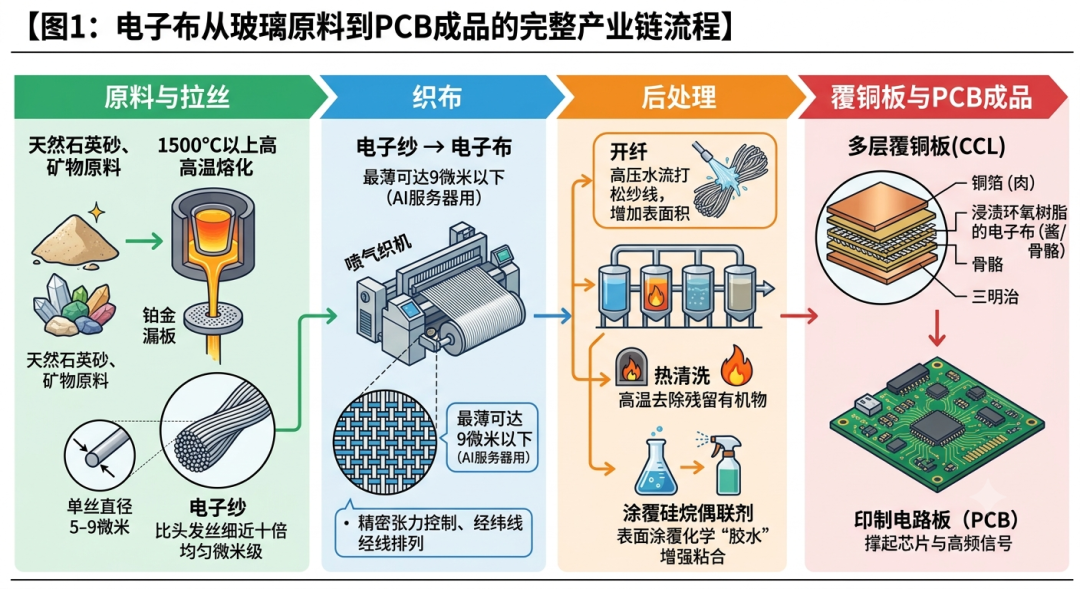

想象一下你手里拿着的PCB——那块绿色的板子。如果你把它折断，会看到断面上有一层一层像纱布一样的东西。这就是电子布，一层极其精细的玻璃纤维布。把它浸上环氧树脂，再和铜箔压在一起，就做成了覆铜板（CCL）；覆铜板再加工，就是PCB。

整个PCB就像一个多层三明治：铜箔是导电的“肉”，树脂是粘合的“酱”，而夹在中间的玻璃纤维布，就是撑起整块板子不散架的“骨骼”。没有这层布，PCB就是一张软塌塌的塑料片，根本撑不住几十颗芯片、几百瓦的热量。

AI服务器的出现，让这个角落里的“配角”突然变成了“瓶颈”——普通电子布传输高频信号时损耗太大，必须换上更高级的“特种布”。而能造这种布的，全球一只手数得过来。

二、一块“布”凭什么卡住AI服务器的脖子？

电子布不是什么高科技新材料，它的原理很简单：把玻璃高温熔化，拉成比头发丝细近十倍的纤维丝，再用织布机织成布。这个工艺已经做了几十年。

但问题出在AI服务器要的，不是普通布。

我们在PCB文章里聊过，AI服务器PCB需要传输112Gbps甚至224Gbps的高速信号。在这个速率下，电子布就像信号跑过的“赛道”——赛道材质越粗糙，信号损耗越大。普通电子布用的E-glass（普通电性能玻璃纤维）就像一块湿棉花——信号跑进去，电场能量被材料吸掉一大块，出来的信号只剩半条命。

解决办法是换用低介电常数、低损耗因子的特种电子布：目前业界公认的标杆是日本日东纺（Nittobo）专利保护的NE-glass，介电常数从普通E-glass的6.6降到4.5左右，信号损耗大幅减少——就像把湿棉花换成了干爽的丝绸，信号穿过去，完整出来。更下一代的技术路线还包括Q-glass（石英玻璃纤维），介电常数可降至3.8以下，但目前仍处于量产导入初期，主要用于224Gbps+的超高速场景，尚未大规模应用。

价值量也完全不同。普通服务器PCB里，电子布的成本占比可能只有5%-10%。但在AI服务器的高端覆铜板中，电子布的性能直接决定了信号质量，高端电子布的成本占比可以翻倍，且供应极其集中——在最高端 Low CTE 及极薄布层面，日东纺以近90%的份额构成实质垄断。

三、从一把沙子到一张电子布：工艺壁垒藏在哪儿？

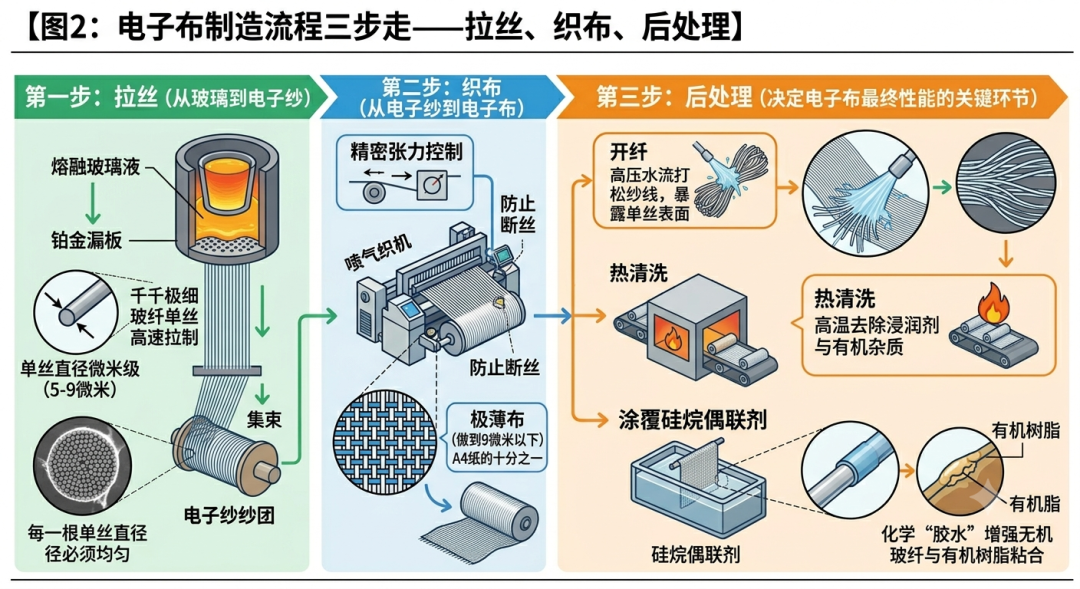

电子布的生产，拆开来看就是三步：拉丝、织布、后处理。但每一步都藏着几十年的工艺积累。

第一步：拉丝——从玻璃到电子纱。

把二氧化硅、氧化铝、氧化硼等原料按精确配比混合，在1500℃以上的高温中熔成玻璃液，然后通过铂金漏板上的数千个微孔，高速拉制成极细的玻璃纤维单丝。单丝直径通常只有5-9微米，比头发丝细近十倍。数百根单丝集束成一根电子纱，每一根单丝的直径必须均匀到微米级——哪怕单丝间只差1微米，织出来的布厚度就不均匀，信号传输特性就会波动。

第二步：织布——从电子纱到电子布。

把几百根电子纱按经纬线排列，用喷气织机织成薄布。AI服务器用高端电子布要求极薄——最薄可做到9微米以下，约一张A4纸的十分之一。在这个厚度下，对织机的张力控制要求极高：力小了布会皱，力大了纱会断。通常一根电子纱由上百根极细的玻纤单丝组成，断掉任何一根都会在布面上留下瑕疵。

第三步：后处理——决定电子布最终性能的关键环节。

织好的布还要经过三道后处理：开纤——用高压水流把紧密的纱线打松散，你可以想象把一束扭紧的头发打散，让每根发丝都暴露出来，这样树脂能钻进每一根纤维的缝隙，粘合才牢固；热清洗——高温去除拉丝和织布过程中残留的有机浸润剂；涂覆硅烷偶联剂——在玻璃纤维表面涂上一层极薄的化学“胶水”，让无机玻璃和有机树脂能在微观层面牢固粘合。

为什么高端布这么难做？因为低介电常数和低损耗不是“做”出来的，是“配方”决定的。低介电玻璃的配方——硼、铝、硅、钙、镁的比例——是各家的核心机密。氧化硼加多了，电性能好但玻璃强度下降；加少了，强度够但介电常数降不下来。这个平衡点，是反复试验几十年才找到的。和我们在光刻胶那篇文章聊过的逻辑一模一样：配方是保密的，工艺是积累的，不是有钱有设备就能复制。

除了配方，还有一个容易被忽视的瓶颈：设备。高端电子布的织造依赖日本丰田等厂商的喷气织机，精度要求极高，全球产能有限，正常交货周期长达18-24个月。这意味着，即使配方问题解决了，没有足够的设备，产能也无法迅速爬坡。配方、工艺、设备三者缺一不可——这才是高端电子布壁垒的完整图像。

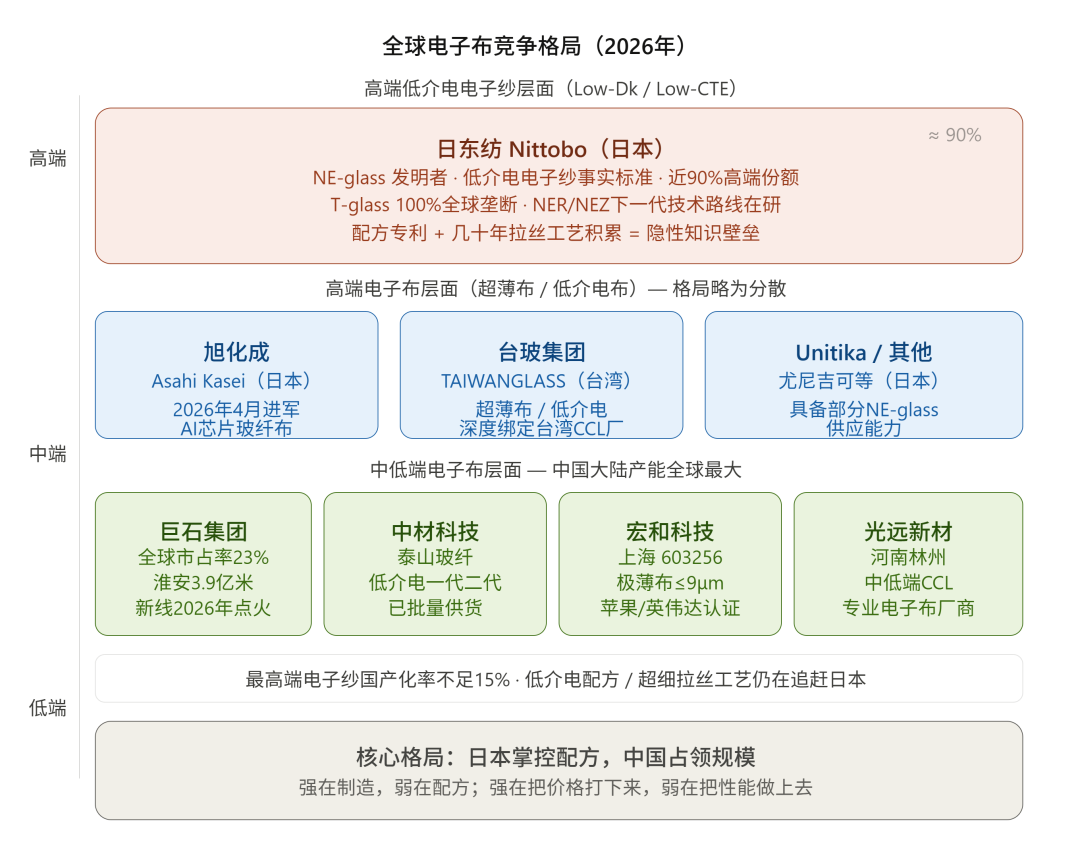

四、日本掌控“玻璃配方”，中国占领“中低端产线”

全球电子布的竞争格局，和我们之前聊光刻胶、硅片、稀土如出一辙：日本在高端吃肉，中国在中低端吃量。但具体到电子布和电子纱两个层面，格局有明显差异。

高端电子纱——日东纺一家独大。

日东纺（Nittobo）是全球电子布行业毫无争议的龙头，其专利保护的NE-glass是低介电电子布的事实标准。在最高端 Low CTE 及极薄布的电子纱领域，日东纺以近90%的份额构成实质垄断。日本企业的优势在于配方专利+工艺积累——NE-glass的玻璃配方是几十年迭代的成果，属于“隐性知识”，即使你知道配方，没有对应的拉丝工艺和织布经验，也复现不出来。

高端电子布——格局略为分散。

除日东纺外，旭化成（Asahi Kasei）于2026年4月正式宣布进军AI芯片供应链的玻纤布业务，正在挑战日东纺的垄断地位；台玻集团（TAIWANGLASS）也是全球电子布市场的重要玩家，在超薄布和低介电布领域有一定份额，与台湾CCL厂商（联茂、台光等）深度绑定。此外，Unitika（尤尼吉可）也具备部分NE-glass供应能力。但整体来看，目前能稳定大批量供应AI服务器用超薄低介电电子布的厂商仍然高度集中。

中低端电子布——中国产能全球最大。

中国大陆是全球最大的电子布产地，产能主要集中在几家企业：巨石集团（中国建材旗下）是全球最大的玻璃纤维生产商之一，其开发的E9超高模量玻纤纱在低热膨胀系数方面表现突出，2026年3月在江苏淮安点火了全球最大单体电子布产线（年产3.9亿米电子布）；中材科技（泰山玻纤）是国内低介电电子布替代赛道最积极的推进者之一，已实现低介电一代、二代全品类批量供货，并进入英伟达、华为等头部供应链；光远新材（河南林州，全称河南光远新材料股份有限公司）是国内电子布专业厂商，主要供应中低端覆铜板厂商；宏和科技（上海，603256.SH）是国内电子布专业老牌企业，以超薄布见长，其极薄布已通过苹果、英伟达等客户认证，正在加速突破高端低介电电子布技术。

高端国产替代正在加速，但差距仍在。

宏和科技、中材科技的低介电产品已通过部分下游CCL厂商验证，正在加速导入AI服务器供应链。但客观地说，国产高端电子布在低介电配方的精细度、纤维直径的均匀性、批次一致性上，和日本头部企业仍有一定差距。

高端电子布卡在“电子纱”上——电子纱的玻璃配方和拉丝工艺，决定了电子布的最终性能。国产电子纱在低介电配方、超细单丝拉丝工艺上仍在追赶日本，在最高端电子纱领域，国产化率不足15%。和光刻胶、稀土的故事高度相似：日本掌控高端配方，中国在产能规模上绝对占优，但“量”到“质”的跨越，还需要时间。

五、从光模块到电子布：AI算力系列到底在挖什么？

聊了这么多，让我们把整个系列串在一起看一看：

光模块把数据“送出去”——光纤拉通服务器之间的数据高速公路。光芯片把数据“翻译好”——光电转换决定了传输的速度和质量。晶圆代工把芯片“造出来”——台积电的3nm产线是整个AI世界的核心工厂。先进封装把芯片“堆起来”——CoWoS把GPU和HBM焊成一家。HBM把数据“喂进去”——让GPU不用饿着肚子等数据。PCB把它们“撑起来”——没有那块绿色板子，再先进的芯片也没有立足之地。电源管理给它们“供上电”。稀土是制造所有设备的“维生素”。

而电子布，是撑起PCB的那根“骨头”。

从GPU挖到PCB，从PCB挖到电子布，从电子布挖到玻璃配方，从配方挖到一块高纯石英砂。每一层，壁垒都在，追赶者也都在。这场“往下挖”的游戏没有终点。

六、一根毛细血管里的产业逻辑

电子布，不过是AI算力产业链最末梢的一根“毛细血管”。但在这根毛细血管里，浓缩了这个系列所有文章反复在讲的核心逻辑：

中国强在规模，弱在核心；强在制造，弱在配方；强在把价格打下来，弱在把性能做上去。

这不是悲观，是清醒。从光模块到电子布，每一篇文章拆开一个环节，不是为了展示“差距有多大”，而是为了看清楚“路到底有多长”。看清了路，才能知道往哪走。
