在高超音速飞行时，飞行器前缘、发动机喷管等热端部件需要承受超过2000 °C的极端高温，远远超过传统镍基高温合金的熔点。对于金属材料而言，当工作温度达到其熔点的约60%以上时，材料内部的微观结构会发生显著变化，位错强化、析出强化等常见强化机制逐渐失效，导致材料强度急剧下降。因此，在2000-2400 °C这一超高温区间，几乎没有能够长期承受载荷并保持结构完整性的金属合金，被认为是航空航天领域最具挑战性的材料难题之一。

X-43超音速飞行器。图片来源于网络

早在20世纪70年代，为满足航天器和空间核动力系统的发展需求，美国NASA便启动了超高温结构材料研究计划，以具有良好室温塑性的钽（Ta）合金作为基体，在其中弥散分布高熔点颗粒，利用这些“微小钉子”阻碍高温下位错和晶界运动，同时保持材料良好的加工性能和焊接性能，在当时实现了高温强度、室温延展性和焊接性能之间难得的平衡，一度被认为是空间核动力和航天热端构件最有前景的候选材料 ^[1]。然而，当工作温度进一步逼近2000 °C时，这些用于强化的碳化物颗粒会不断粗化、聚集，甚至重新溶解到金属基体中，使强化效果迅速衰减。

航空发动机燃烧室前端的核心部件。图片来源：NASA ^[2]

近日，西安交通大学的李苏植教授、丁向东教授、马恩教授和孙军院士等研究者在Nature 杂志上发表论文，提出了一种硼介导的原位氧化策略，成功构筑出新型氧化物弥散强化钽合金。该策略能够有效抑制氧化物颗粒在晶界处形核，促进其在晶粒内部均匀析出，从而显著提升材料的超高温力学性能和热稳定性。实验结果表明，该合金在2000 °C时具有约200 MPa的屈服强度，在2400 °C时仍保持约100 MPa的拉伸强度；与此同时，在室温下依然兼具优异的强度与塑性，极限抗拉强度超过800 MPa，断裂延伸率约35%。其综合性能超越了以往所有难熔合金，2000 °C以上的高温机械性能较传统钽基合金提升约一倍。^[3]

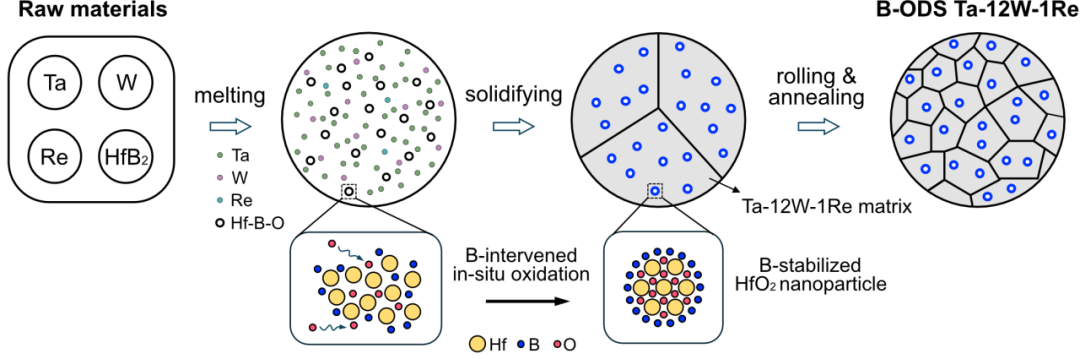

硼干预的原位氧化反应示意图。图片来源：西安交通大学新闻网 ^[3]

新型合金以体心立方Ta-12W-1Re难熔合金为基体，添加少量HfB₂（0.4 wt%）。由于难熔合金中不可避免地存在微量氧杂质，氧元素会与HfB₂发生原位氧化反应，生成HfO₂纳米颗粒，同时释放出硼元素。关键在于，硼元素向晶界的扩散速度远快于氧元素，能够优先占据晶界处有利于氧化物形核的位置，不仅抑制了氧化物在晶界聚集，还减轻了晶界氧脆化现象。与此同时，每个HfO₂颗粒表面都会形成一层富硼包覆层，构成HfO₂核与硼包覆层的独特结构。硼的介入有效抑制了HfO₂颗粒的进一步长大，使其尺寸稳定在约50 nm，并均匀弥散分布于金属基体中。

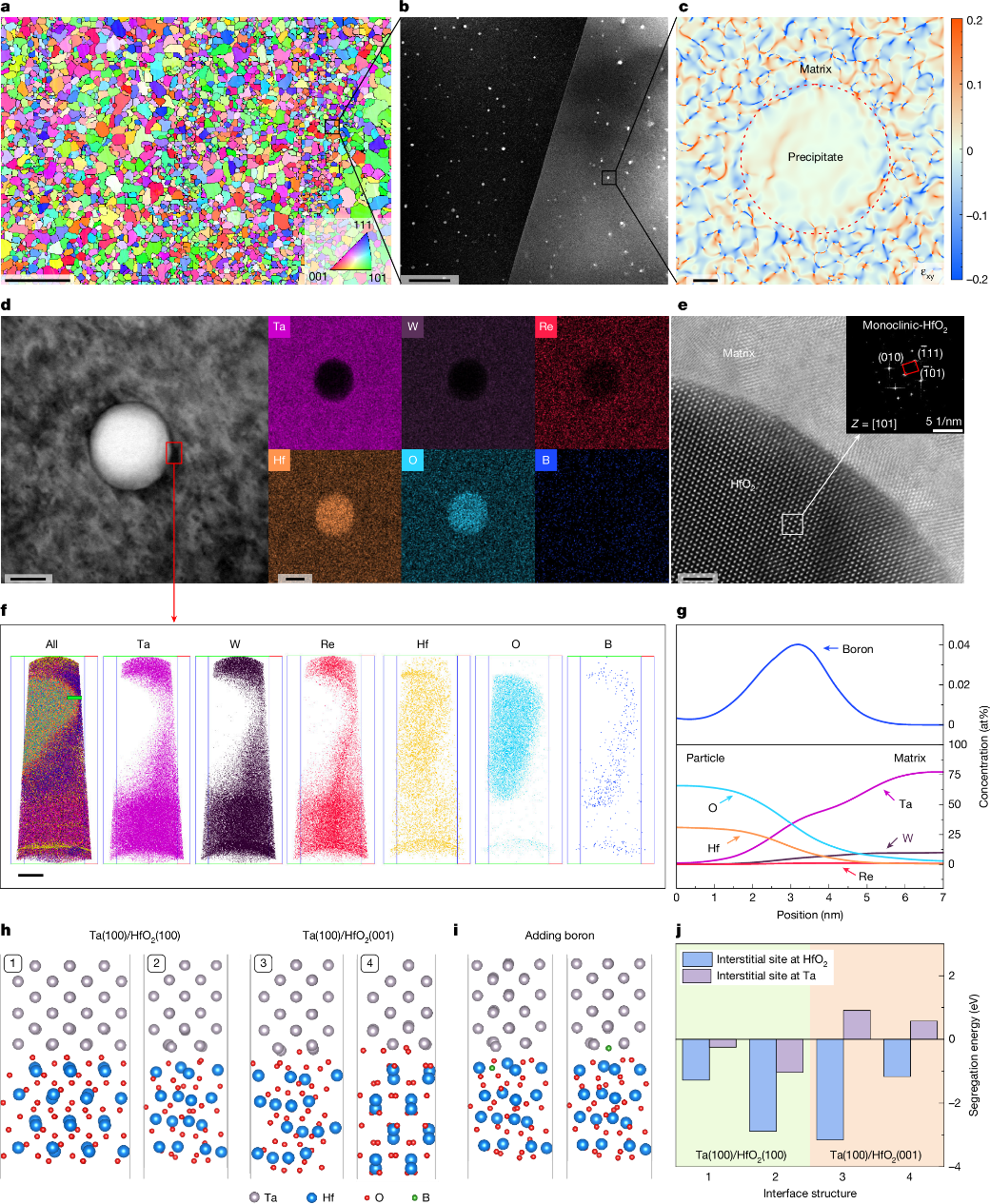

硼稳定HfO₂弥散强化Ta-12W-1Re难熔合金的微观结构。图片来源：Nature

力学性能测试表明，室温下，新型钽合金不仅保持了优异的塑性，断裂延伸率35%，还实现了超过800 MPa的抗拉伸强度，打破了传统难熔合金“高强度必然伴随低塑性”的矛盾，可像普通金属一样轧制成薄板进行加工。其超高温性能显示，2000 °C时可保持约200 MPa的屈服强度，在2400 °C时仍具有约100 MPa的拉伸强度，远超现有钽基、钼基、铌基等难熔合金，较NASA开发的T-222、ASTAR-811C等经典钽基合金提高约一倍，并首次将金属结构材料的稳定工作温度拓展至2000-2400 °C这一长期空白的超高温区间。

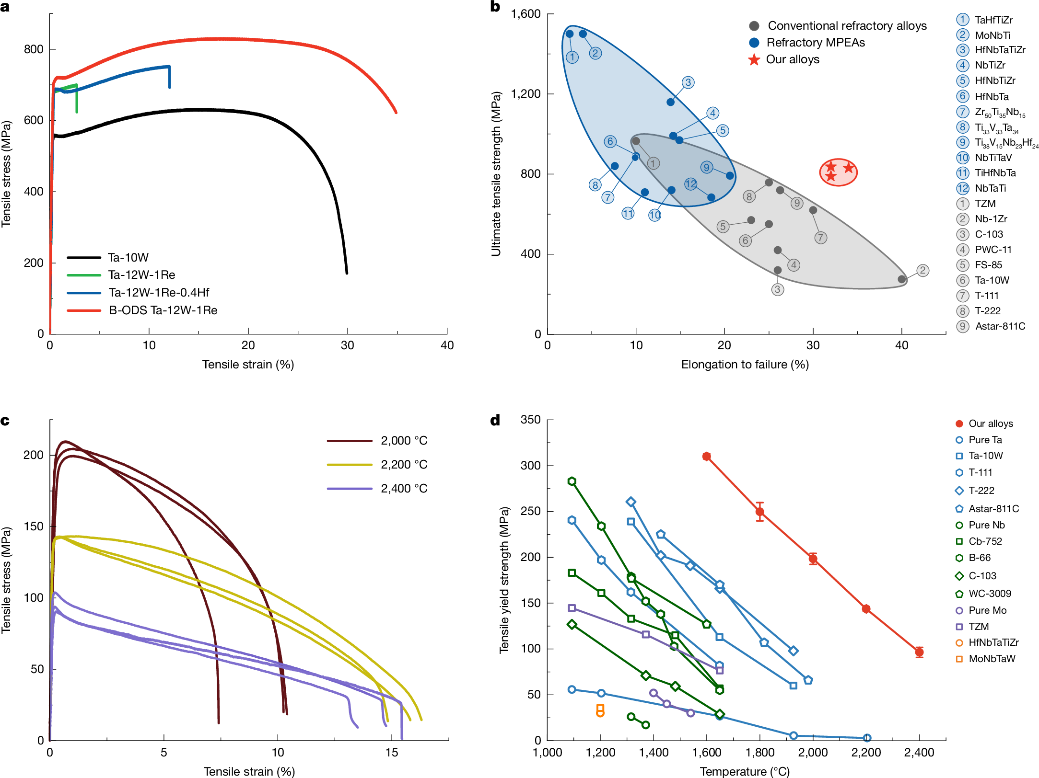

新型钽合金在室温和高温下的拉伸性能。图片来源：Nature

这种新型合金不仅拥有均匀分布的纳米氧化物颗粒，还改变了传统弥散强化材料的变形方式。当材料受到拉伸时，纳米HfO₂颗粒能够像“钉子”一样阻碍位错运动，提高材料强度；与此同时，与传统碳化物或氮化物颗粒不同，这些HfO₂颗粒自身并非完全刚性，而是在较大应变下能够发生层错、孪晶甚至马氏体相变等塑性变形。约20%的纳米颗粒在拉伸过程中会主动参与变形，释放颗粒与金属基体界面处积累的局部应力，避免裂纹在界面萌生和扩展，从而使合金在保持超高强度的同时，仍具有优异的室温塑性。

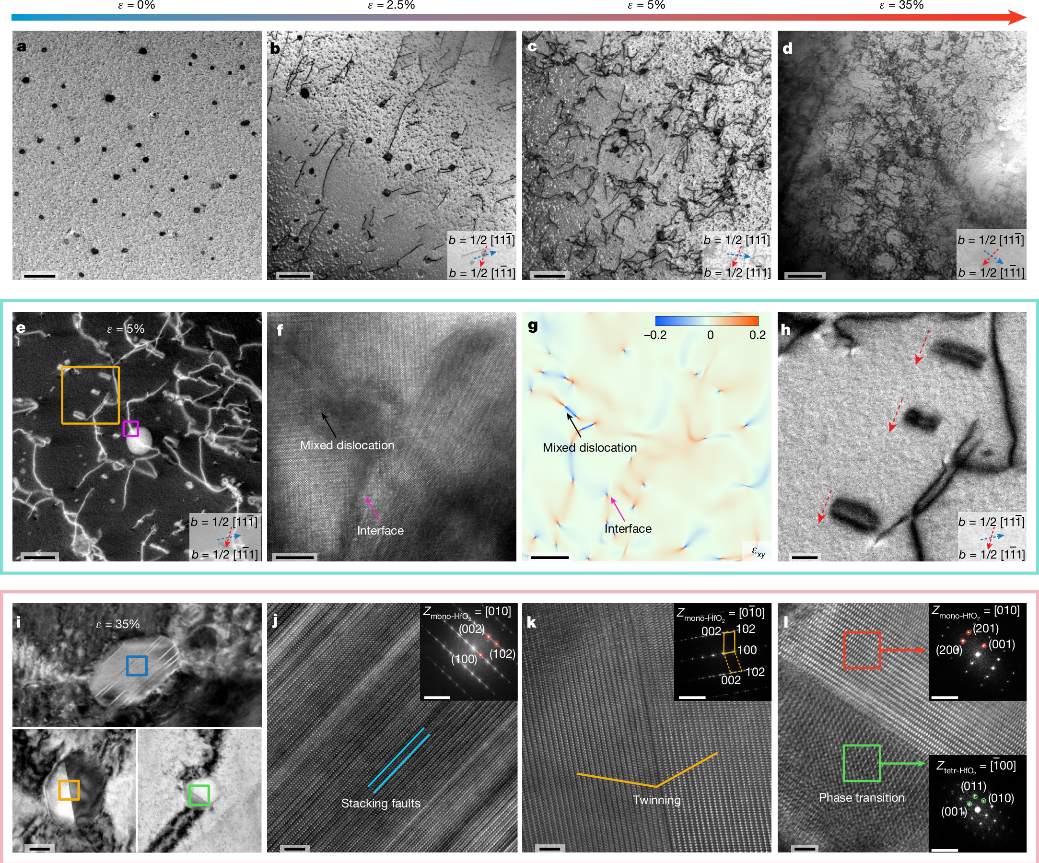

合金在室温下的形变机制。图片来源：Nature

经历2000 ℃高温拉伸后，合金晶粒几乎没有明显长大，HfO₂纳米颗粒的平均尺寸仍稳定保持在约50 nm，并持续均匀分布于基体内部。进一步分析表明，包覆在颗粒表面的富硼层在超高温下依然稳定存在，像一道保护壳，有效抑制了氧原子的扩散，阻止HfO₂颗粒继续长大和粗化，使其始终保持优异的位错钉扎能力。即使在2400 ℃下保温30分钟后，合金的屈服强度几乎没有下降；相比之下，不含硼的对照合金在2000 ℃保温仅10分钟后便出现明显软化现象。这表明，硼构筑的稳定界面是新型钽合金能够长期保持超高温强度的关键所在。

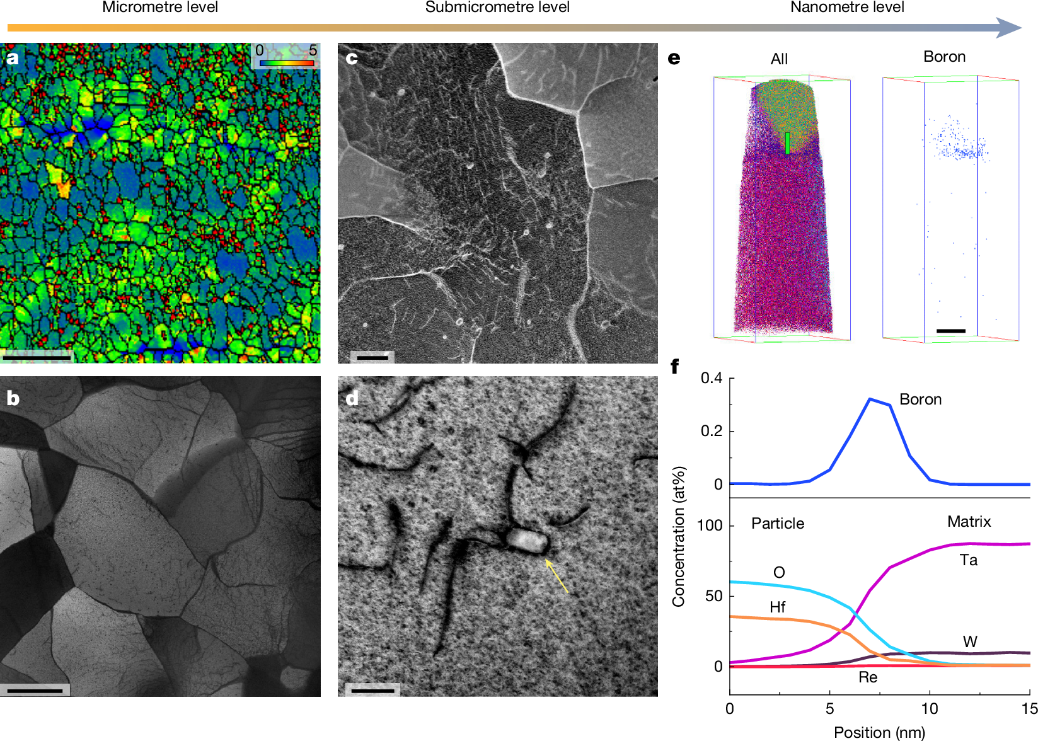

硼稳定HfO₂纳米颗粒在高温下的优异热稳定性。图片来源：Nature

“新型钽合金在2000 ℃超高温下的拉伸屈服强度相较传统钽合金提高了一倍，在承担相同100 MPa载荷时，新合金的承温上限比现有钽合金提升了约500 ℃”，孙军院士表示 ^[3]。这项研究为新一代航空发动机、高超声速飞行器以及空间核动力系统等极端环境装备提供了全新的材料设计思路。这种硼稳定氧化物弥散强化的策略并不限于钽合金，还有望推广至其他难熔金属体系，为未来超高温结构材料的发展开辟新的方向。
